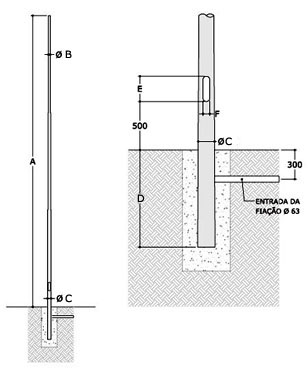

Poste
telecônico reto, com altura que varia entre
3 e 12 metros
fora do solo com diâmetro nominal
de 2 (60,3 mm)
na extremidade. Fabricado em chapa de aço
SAE 1010/1020
atendendo normas NBR-6123/88 e NBR-14744/2001
da ABNT, suportando diferentes velocidades de vento.
Possui seção cilíndrica de
diâmetro variado, unidas
por junções
com conicidade suave.
Fixação
- sem flange para engastamento no solo, provido de
furo para passagem do
cabo de ligação
ou com flange de aço provida de aletas
de reforço, para
fixação por meio de 4 chumbadores.
Montagem
- Feita atráves de emenda desmontável,
fabricada
com sistema de encaixe tipo: Macho-e
fêmea, fixada através
de soldagem processo MIG e aparafusados para postes
com altura superior a 10 metros.
Acabamento
- Galvanizado a fogo conforme norma
NBR-6323/90,
eletrolítico ou zarconado
|
 |
Dimensões
- mm |
A |
B |
C |
D |
E |
F |
3.000 |
60.3 |
76.2 |
500 |
200 |
50 |
4.000 |
60.3 |
76.2 |
500 |
200 |
50 |
5.000 |
60.3 |
76.2 |
500 |
200 |
50 |
6.000 |
60.3 |
76.2 |
1000 |
200 |
50 |
7.000 |
60.3 |
88.9 |
1000 |
260 |
70 |
8.000 |
60.3 |
101.6 |
1000 |
260 |
70 |
9.000 |
60.3 |
101.6 |
1000 |
260 |
70 |
10.000 |
60.3 |
114.3 |
1000 |
260 |
70 |
11.000 |
60.3 |
114.3 |
1000 |
260 |
70 |
12.000 |
60.3 |
114.3 |
1000 |
260 |
70 |
|
|
|

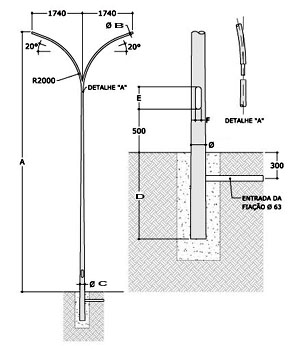

Poste
tele cônico curvo duplo/simples desmontável,
com altura
que variam entre 6 e 10 metros fora
do solo.
Provido de 2 braços para instalação
de luminárias.
Fabricado em chapa de aço SAE 1010/1020
atendendo normas NBR-6123/88 e NBR-14744/2001
da ABNT
suportando diferentes velocidades de ventos.
Possui seção circular variável
com conicidade suave.
Fixação
- sem flange para engastamento
no solo
provido de furo para passagem do cabo
de ligação
ou com flange de aço
provida de aletas de reforço
para fixação
por meio de 4 chumbadores.
Montagem:
Os postes fabricados em mais de uma seção
possuem
um sistema de encaixe do tipo sobreposto
por pressão
com auxílio de um guincho do tipo tifor.
Acabamento
- Galvanizado a fogo conforme norma NBR-6323/90
eletrolítico ou zarconado. |
 |
Dimensões
- mm |
A |
B |
C |
D |
E |
F |
6.000 |
60.3 |
76.2 |
600 |
200 |
50 |
7.000 |
60.3 |
88.9 |
700 |
260 |
70 |
8.000 |
60.3 |
101.6 |
800 |
260 |
70 |
9.000 |
60.3 |
101.6 |
900 |
260 |
70 |
10.000 |
60.3 |
114.3 |
1000 |
260 |
70 |
11.000 |
60.3 |
114.3 |
1,10 |
260 |
70 |
12.000 |
60.3 |
114.3 |
1,20 |
260 |
70 |
|
|
|
Braço
de tubo de aço reforçado, acabamento galvanizado a fogo, eletrolítico
e zarconado com fixação em parede por
meio de bucha e em poste
por meio de abraçadeira, conforme medidas abaixo: |

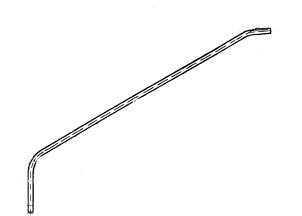

Braço
modelos LT 10
Altura |
Projeção |
Encaixe |
Grau |
2.650 |
3.820 |
60.3 |
30º |
2.275 |
3.140 |
60.3 |
30° |
 |
Braço
modelos LT 30
Altura |
Projeção |
Encaixe |
Inclinação |
1.700 |
3.114 |
60,3 |
20º |
| 1.685 |
3.000 |
60,3 |
20º |
| 1.500 |
2.500 |
60,3 |
20º |
| 1.315 |
2.000 |
60,3 |
20º |
| 1.130 |
1.500 |
60,3 |
20º |
| 945 |
1.000 |
60,3 |
20º |
| 1.660 |
2.500 |
48.0 |
20º |
| 1.480 |
2.000 |
48.0 |
20º |
| 1.130 |
1.500 |
48.0 |
20º |
| 1.120 |
1.000 |
48.0 |
20º |
|
 |
Braço
modelos LT 40
Altura |
Projeção |
Encaixe |
Inclinação |
700 |
2.000 |
25,4 |
20º |
540 |
1.500 |
25,4 |
20º |
370 |
1.000 |
25,4 |
20º |
 |
Braço
modelos LT 50
Altura |
Projeção |
Encaixe |
Inclinação |
2.180 |
2.530 |
60,3 |
10º |
2.180 |
2.530 |
48,2 |
10º |
1.650 |
1.191 |
33,50 |
15º |
|
 |
|
|
|
|
 |
